Atis PoE-INJECTOR - PoE-інжектор для IP-камер

    PoE-інжектор ATIS PoE-INJECTOR — компактний однопортовий пристрій, призначений для передачі живлення по мережевому кабелю Ethernet (UTP 5-ї категорії) до IP-камер, IP-телефонів, зчитувачів та іншого PoE-сумісного обладнання. Функція PoE (Power over Ethernet) дозволяє суттєво заощадити на прокладенні кабелю та значно спростити монтаж відеоспостереження — оскільки відсутня потреба у розетках та окремих лініях живлення поблизу обладнання.

Призначення

    Для того, щоб передавати живлення по Ethernet-кабелю, необхідний спеціальний пристрій — інжектор PoE, який вбудовує в сигнальний кабель напругу живлення. Сучасні IP-камери зазвичай використовують стандарти PoE IEEE 802.3af та IEEE 802.3at, за якими по кабелю передається напруга 48 В — підвищена напруга при низькому струмі дозволяє передавати по тонких жилах кабелю достатню потужність для живлення IP-відеокамери.

Принцип роботи

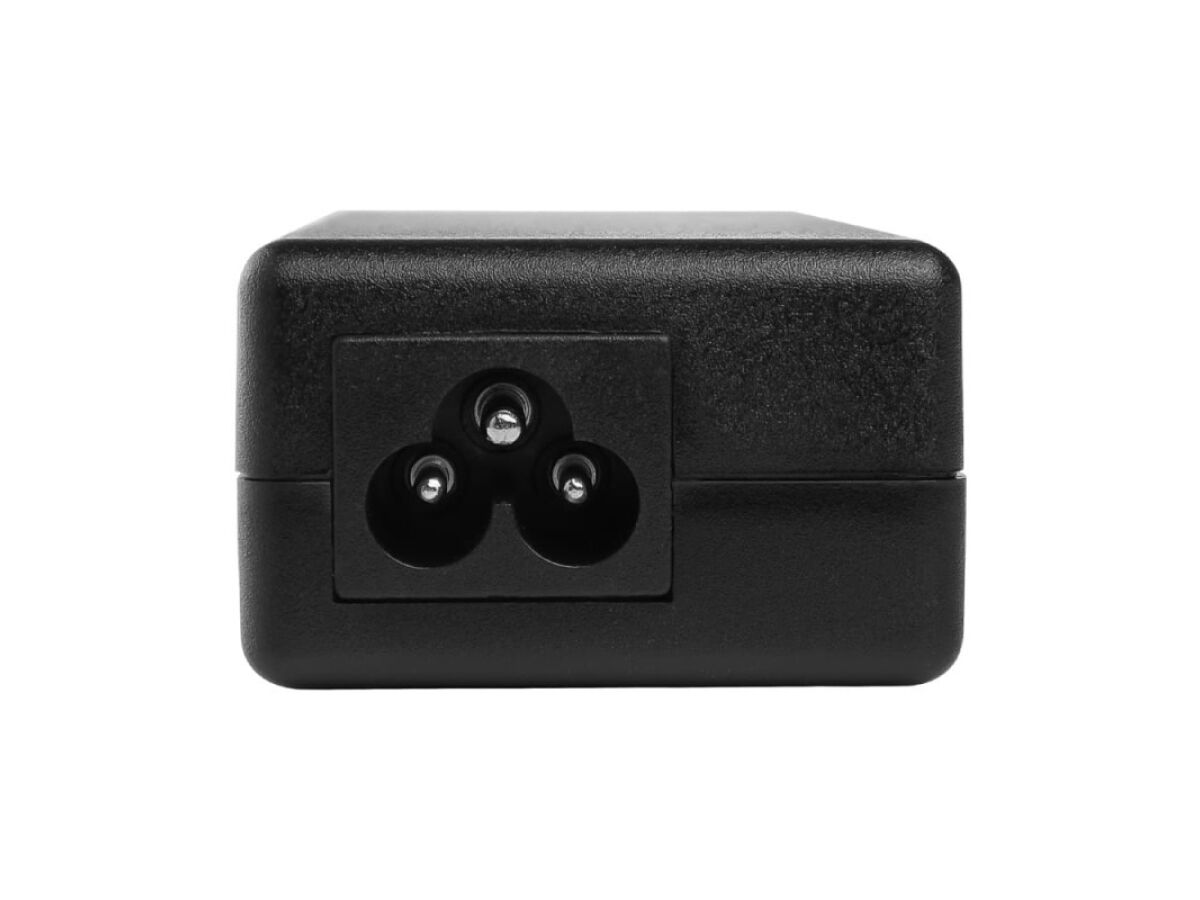

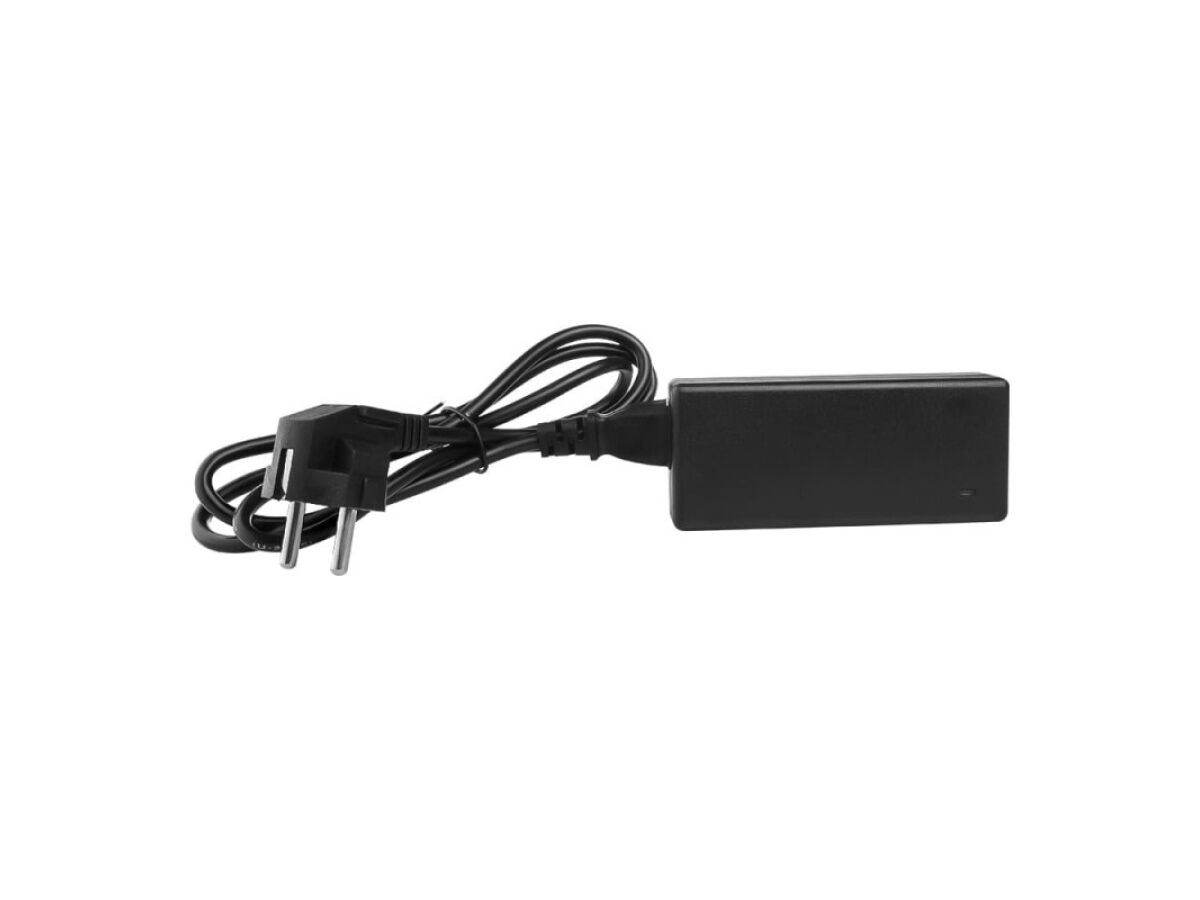

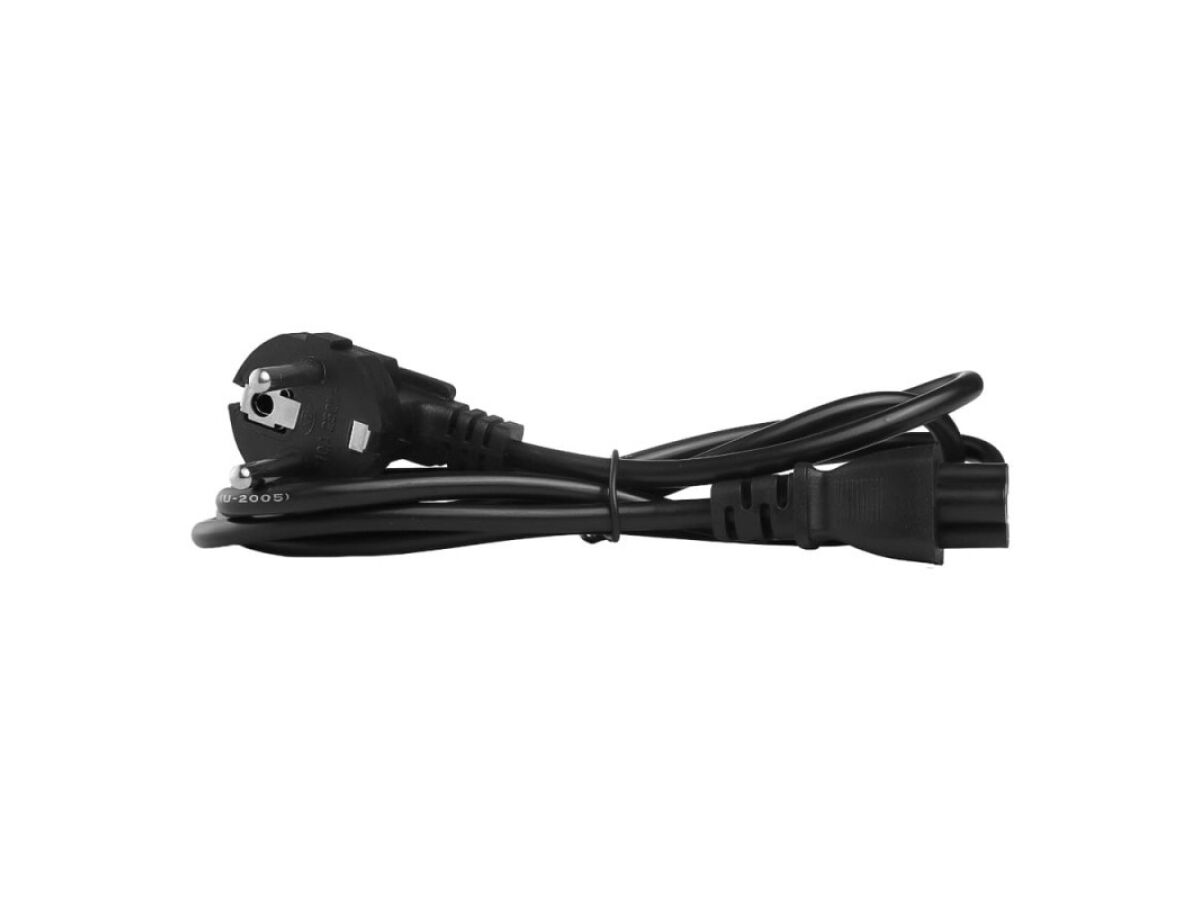

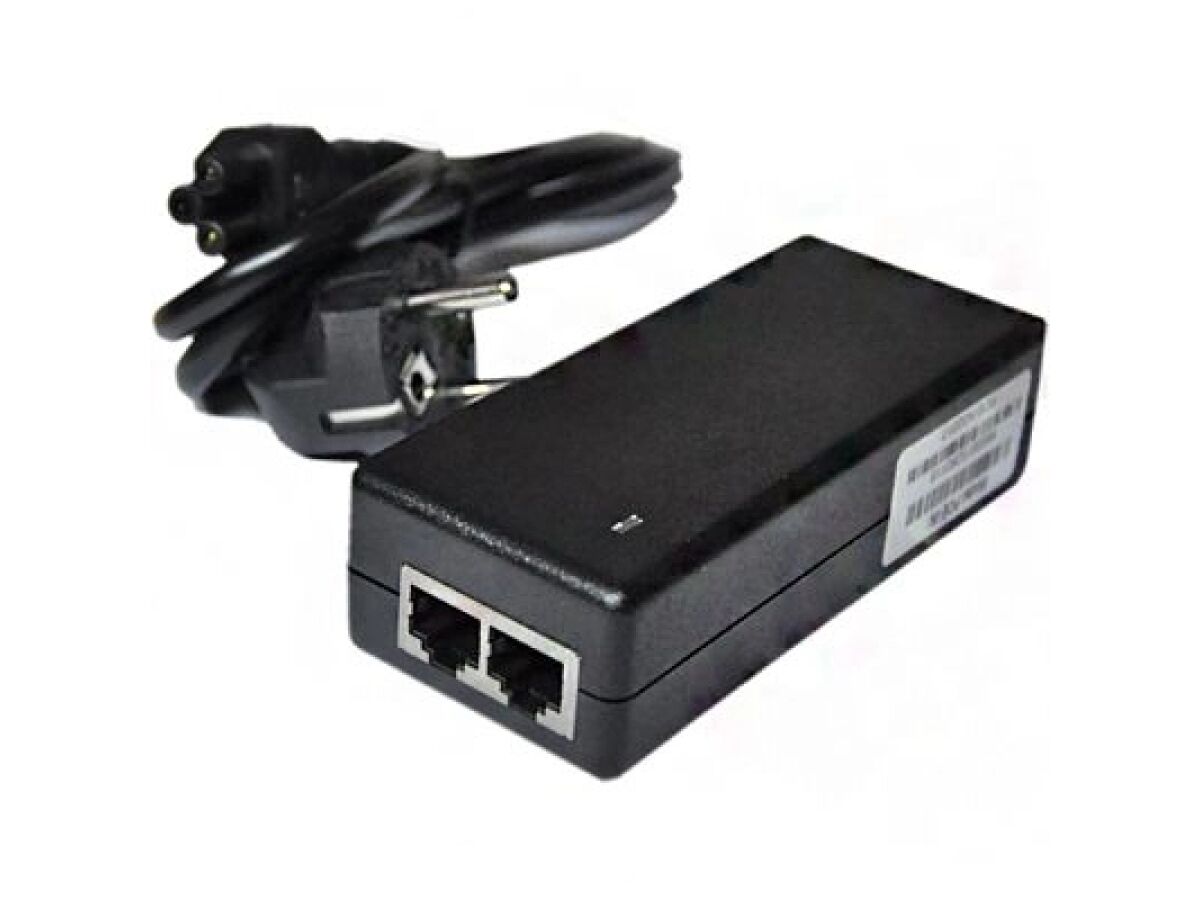

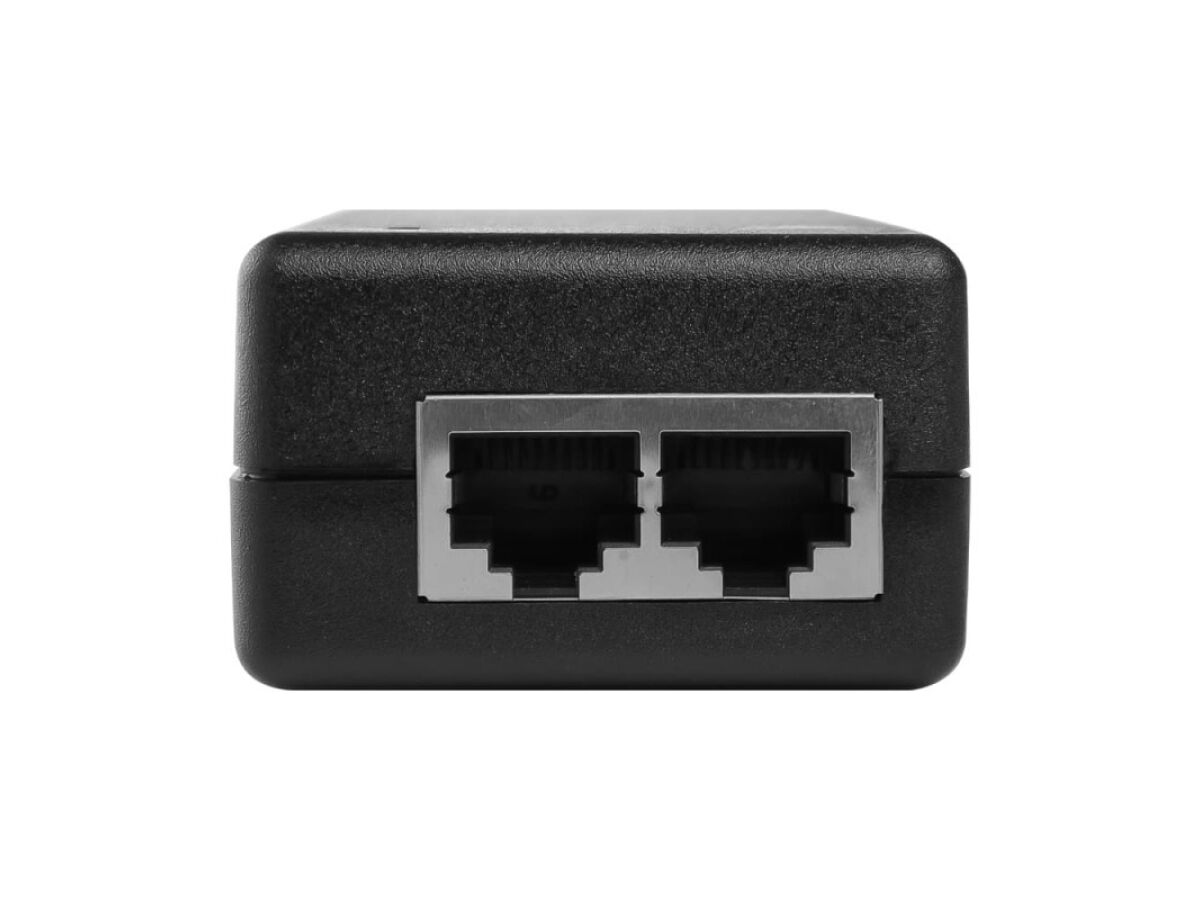

    Інжектор PoE має вхід, вихід та кабель живлення 220 В з вилкою на кінці. На вхід (LAN) підключається кабель від комутатора або комп'ютера, а на вихід — кабель, що йде безпосередньо до IP-камери. Таким чином пристрій одночасно передає мережевий сигнал та живлення по одному кабелю UTP.

Стандарти та параметри живлення

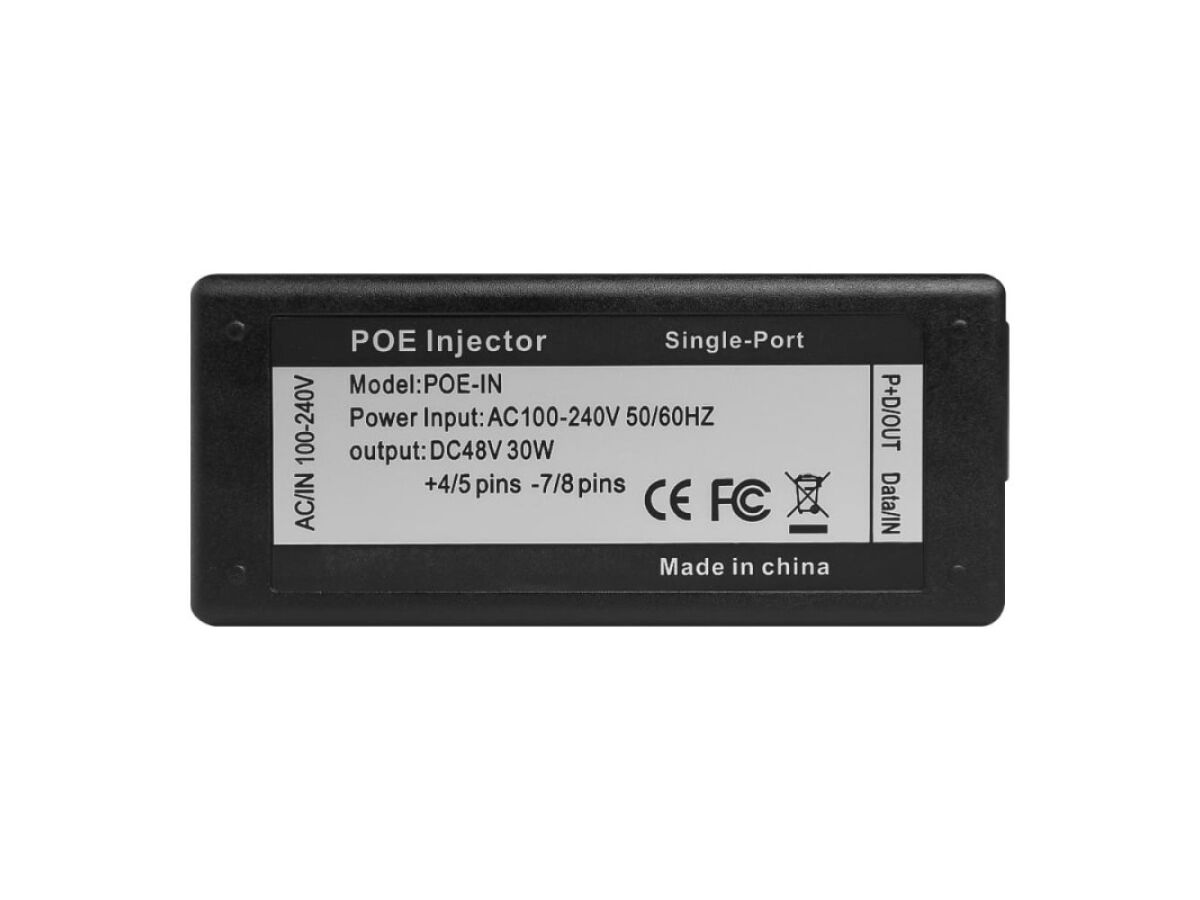

    Підтримуються стандарти IEEE 802.3af PoE (15 Вт) та IEEE 802.3at PoE+ (30 Вт). Швидкість передачі даних — 10/100 Мбіт/с. Вихідна напруга — 48 В, вихідний струм — 624 мА при 48 В, вихідна потужність — 30 Вт. Режим PoE — B (+4, 5; –7, 8).

Конструкція

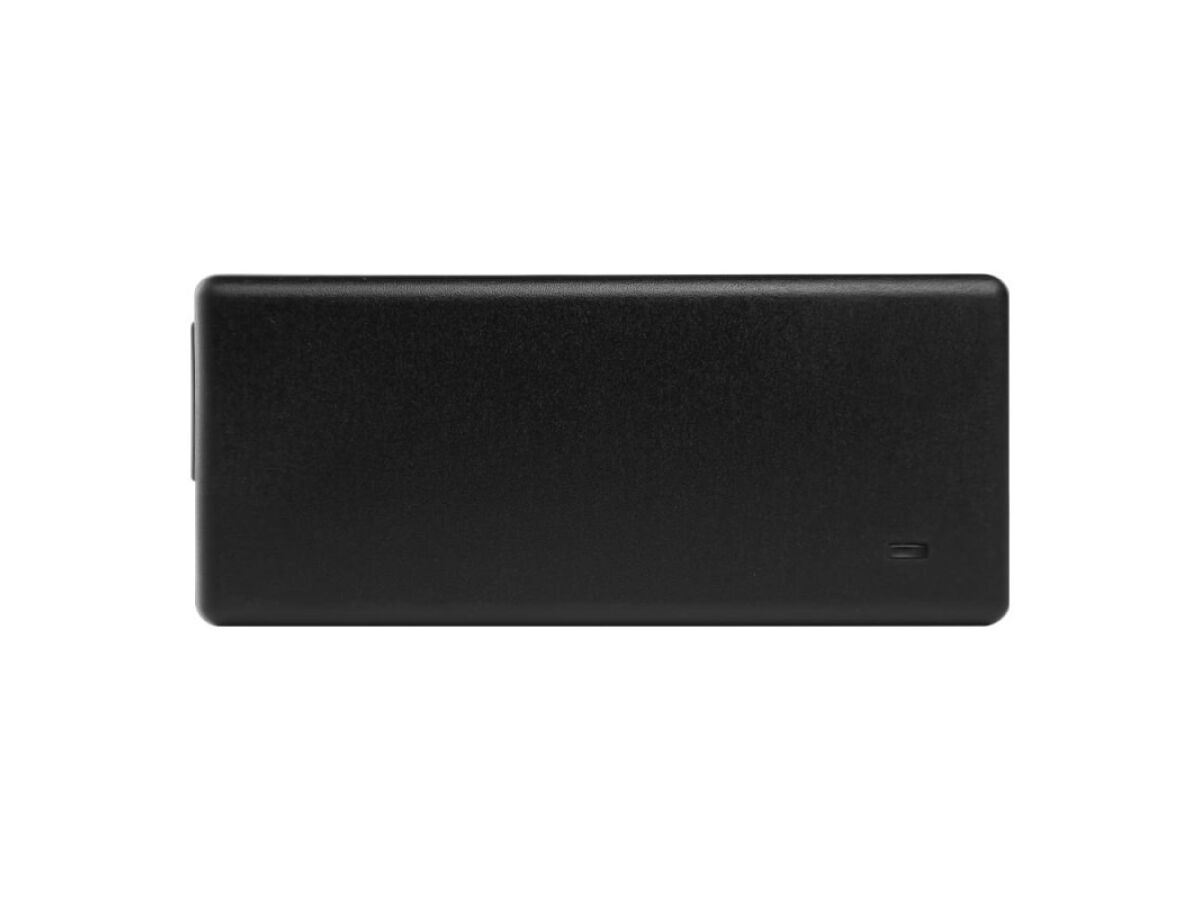

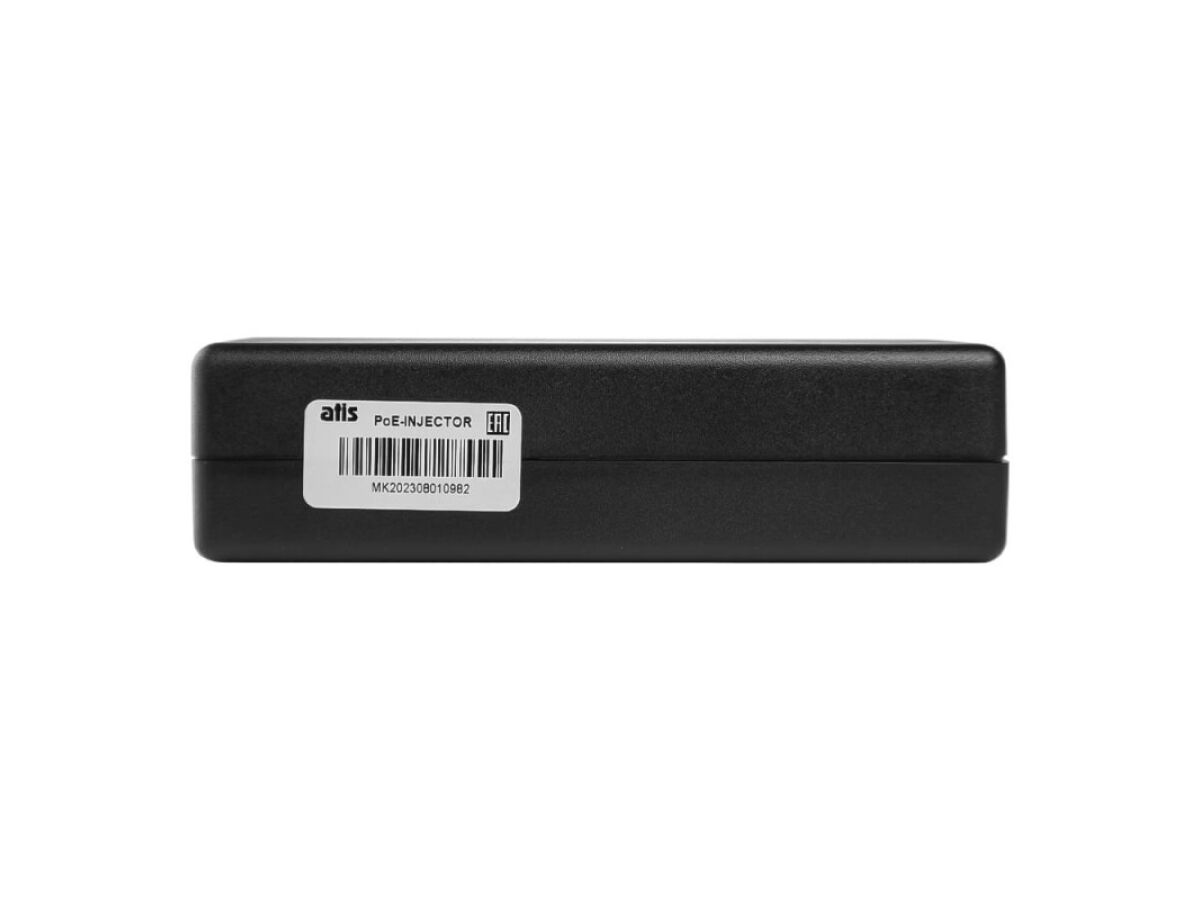

    Компактні габарити пристрою — 115 × 50 × 31 мм, вага — 0,35 кг, що дозволяє розмістити інжектор практично в будь-якому місці — поблизу комутатора, у розподільному щиті або безпосередньо біля кабельної трасі.

Сфери застосування

    PoE-інжектор ATIS використовується для живлення IP-камер відеоспостереження, IP-телефонів, точок доступу Wi-Fi, зчитувачів СКУД та іншого мережевого обладнання в місцях, де відсутні розетки електромережі для віддаленого підключення живлення.

Технічні характеристики:
