Перша в Україні сертифікована бездротова пожежна система для комплексного захисту

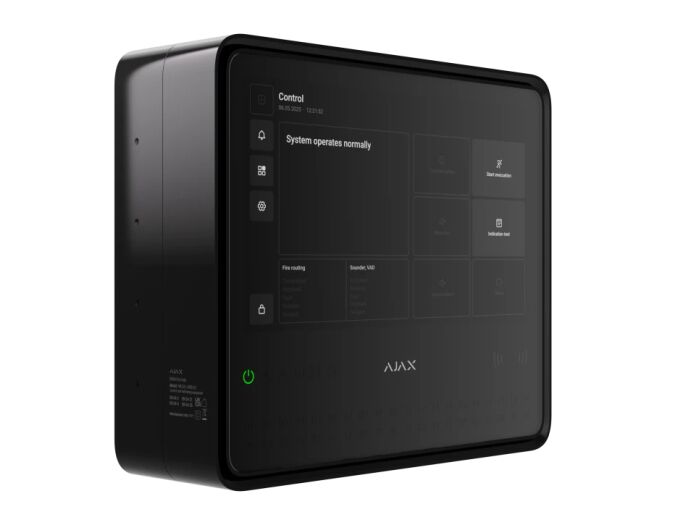

   EN54 Fire Hub Jeweller — це приймально-контрольний прилад (ППКП) системи Ajax, сертифікований за стандартами EN 54, призначений для керування пожежною сигналізацією, а також захисту від вторгнення, відеоспостереження та автоматизації. Забезпечує комплексний захист комерційних і муніципальних об’єктів.

   Пристрій працює під управлінням OS Malevich, захищеної від вірусів і кібератак, із підтримкою дистанційного оновлення. Використовує чотири канали зв’язку (Wi-Fi, Ethernet, дві micro-SIM) для підключення до Ajax Cloud, автоматично перемикаючись між каналами у разі втрати зв’язку. Радіопротоколи Jeweller і Wings забезпечують зв’язок із пристроями Ajax на відстані до 1800 м без перешкод. У разі спрацювання датчика система активує тривогу за 3 секунди, запускає сирени, сценарії, сповіщає ПЦС (формати SurGard, SIA, ADEMCO 685) і користувачів через застосунок Ajax PRO Desktop.

   Монтаж виконується професіоналами з урахуванням рівня сигналу (2–3 поділки для стільникового зв’язку). ППКП оснащений SmartBracket, тампером, бульбашковим рівнем і релейними виходами для підключення до ПЦС. Живлення від мережі 110–240 В або перезарядних батарей EN54 Internal Battery (24h або 7zh) (купуються окремо). Зумер видає звукове сповіщення (≥60 дБ на 1 м). Налаштування, керування зонами та тестування виконуються через застосунок Ajax. Система захищена від глушіння та повідомляє про несправності (втрата зв’язку, розряд батареї).

Основні характеристики:

• Керування: Пожежна сигналізація, захист від вторгнення, відеоспостереження, автоматизація.
• Зв’язок: Jeweller і Wings (до 1800 м), Wi-Fi, Ethernet, 2x micro-SIM.
• Живлення: 110–240 В, батареї EN54 Internal Battery (24h/7zh), до 24/7 годин автономності.
• Тамперний захист: Сповіщення про зняття або порушення корпусу.
• Світлодіодна індикація: Пожежна тривога, несправність, тестування, живлення, стан зон.

Характеристики:

Лінійки Ajax

• EN54 Line

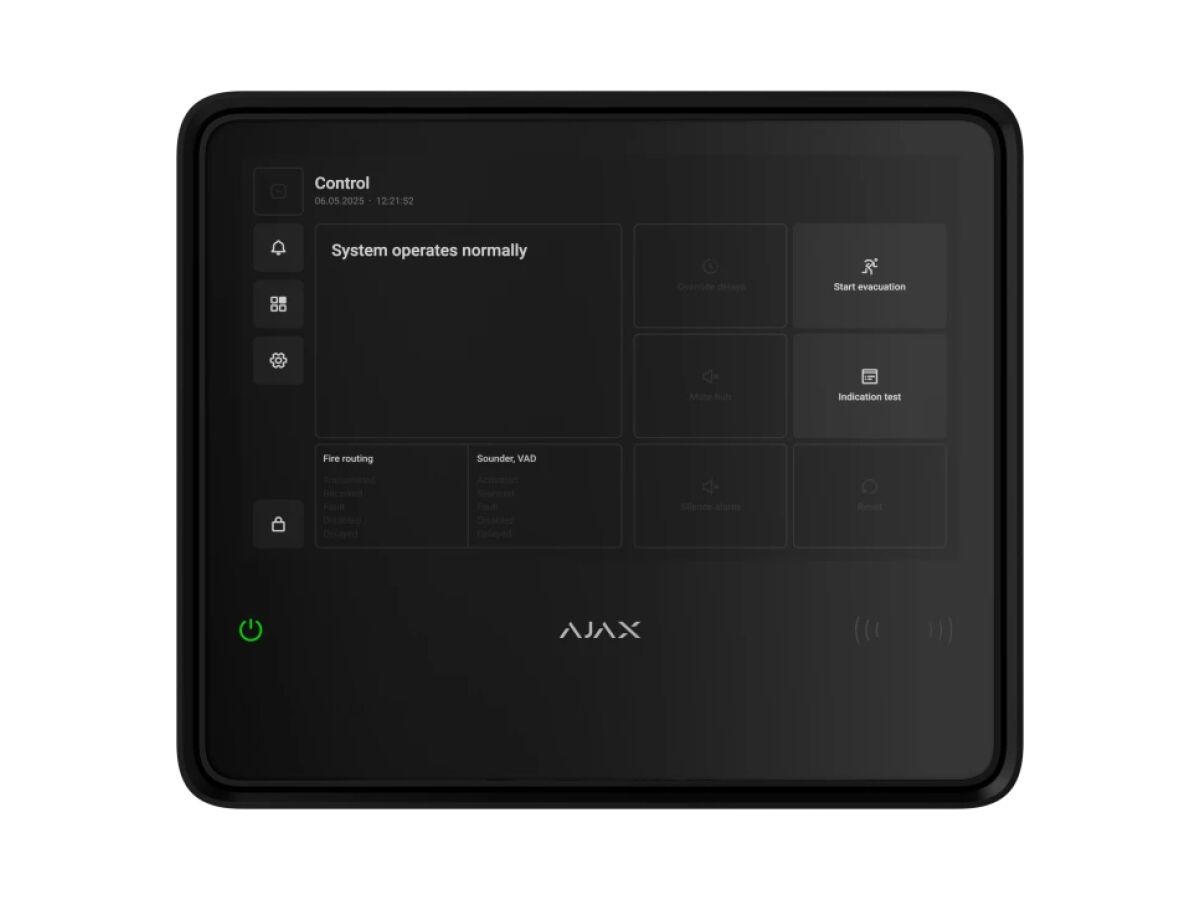

Дисплей

Діагональ

• 10,1″

Тип матриці

• IPS

Роздільна здатність

• 1024 × 600 пікселів

Сенсор

• ємнісний

Налаштування підсвічування

• Вручну змінюються за допомогою меню налаштувань на дисплеї ППКП.

Строк роботи підсвічування

• 50 000 годин

Мова інтерфейсу

• Можна змінити за допомогою сенсорного екрана ППКП або налаштувань ППКП у застосунках Ajax.

Можливості

Пристрої

• до 200

Пожежні зони

• до 40

Відеореєстратори Ajax

• до 36

Камери Ajax

• до 224 через відеореєстратори Ajax
• до 492 автономних

IP-камери сторонніх виробників

• до 10 за використання RTSP через SDK
• до 224 за використання ONVIF через відеореєстратори Ajax

Користувачі

• до 200
• Будь-яка кількість користувачів із правами адміністратора в межах ліміту хаба.
• PRO-акаунти для інженерів монтажу.
• PRO-акаунти для монтажних та моніторингових компаній.
• Керування доступами користувачів.

Сценарії автоматизації

• до 64
• За тривогою.
• За розкладом.
• За зміною режиму охорони.
• За температурою, вологістю, концентрацією CO2.
• За натисканням Button.
• За натисканням LightSwitch.

Групи охорони

• до 80

Журнал подій

• до 5 000 подій
• Події пожежної сигналізації. Можна переглянути на дисплеї ППКП. Події зберігаються на енергонезалежній вбудованій флешпам'яті.
• до 500 подій
• Події пожежної, охоронної сигналізації та інші події системи. Можна переглянути в стрічці подій у застосунках Ajax.

Зв'язок

Технологія зв’язку Jeweller

• Двосторонній зв’язок.
• Передовий захист від саботажу.
• Блокове шифрування з плаваючим ключем.
• Миттєві сповіщення.
• Дистанційне керування та налаштування в застосунках Ajax.

Діапазони радіочастот

• 868,0–868,6 МГц

Максимальна ефективна випромінювана потужність (ERP)

• до 20 мВт

Модуляція радіосигналу

• GFSK

Дальність радіозв’язку

• до 1800 м

Шифрування радіозв’язку

• Усі дані, що зберігаються та передаються, захищені блоковим шифруванням із плаваючим ключем.

Радіочастотний гопінг

• Запобігає радіозавадам і глушінню

Технологія зв’язку Wings

• Двосторонній зв’язок.
• Передовий захист від саботажу.
• Блокове шифрування з плаваючим ключем.
• Повторне завантаження пакетів даних у разі збоїв під час передавання.
• Підтвердження доставлення фото.

Діапазони радіочастот

• 868,0–868,6 МГц

Дальність радіозв’язку

• до 1800 м

Шифрування радіозв’язку

• Усі дані, що зберігаються та передаються, захищені блоковим шифруванням із плаваючим ключем.

Радіочастотний гопінг

• Запобігає радіозавадам і глушінню

Ethernet

• 1 розʼєм 8P8C
• До 100 Мбіт/с.

Мобільний зв’язок

• 2 слоти для micro-SIM

Стільникові мережі

• 2G
• GSM900/DCS1800 (B3/B8)
• 4G (LTE)
• FDD B1/B3/B5/B7/B8/B20

Wi-Fi

• 802.11 b/g/n модуль
• До 72 Мбіт/с.

Автоматичне перемикання між каналами зв’язку

• Перемикання між Ethernet, Wi-Fi та SIM-картами — миттєво.
• Перемикання між 4G (LTE), 3G і 2G мережами на одній SIM-карті — миттєво.
• Перемикання між SIM-картами — до 4 хвилин.

Пріоритет каналів зв’язку

1. Ethernet

2. Wi-Fi

3. Мобільний звʼязок

Моніторинг

Підтримувані протоколи

• SIA (DC-09)
• SurGard (Contact ID)

Типи подій

• Тривоги та події системи
• Координати тривожної кнопки
• Фотоверифікація

Керування системою пожежної безпеки

Індикація пожежних тривог та несправностей

• дисплей
• світлодіодна індикація
• звукова індикація

Керування пожежною безпекою

• почати евакуацію
• скинути тривогу
• вимкнути динамік
• вимкнути / увімкнути оповіщувачі
• скасувати затримки (незабаром)
• тест індикації

Налаштування пожежної сигналізації

• Користувач з відповідними правами може змінювати налаштування пожежної сигналізації на ППКП.

Журнал подій

• Деталізований журнал пожежних тривог та подій. Максимальна кількість записів у журналі — до 5 000 подій.

Сповіщення

Типи сповіщень

• Push-сповіщення
• SMS
• Дзвінки

Типи подій

• Тривоги
• Сповіщення відеоспостереження
• Несправності (для пристроїв пожежної сигналізації)
• Несправності (для інших пристроїв Ajax)
• Зміна режиму охорони
• Системні події
• Неохоронні сповіщення
• Пристрої автоматизації
• Сповіщення розумного замка
• Натискання кнопки дзвінка

Фотоверифікація

Види фотоверифікацій

• Фото за тривогою
• Фото за сценарієм
• Фото за запитом
• Фото за розкладом
• Фото за зміною режиму охорони

Час доставлення фото

• до 9 с

Роздільна здатність фото

• до 960 × 720 пікселів

Кількість фото у серії

• від 1 до 5 знімків

Виходи

Вихід 1

• Релейний вихід для оповіщення охоронної компанії у разі несправності в системі. Стан контакту за початкових налаштувань — нормально закритий (NC).

Вихід 2

• Релейний вихід для оповіщення охоронної компанії у разі пожежної тривоги в системі. Стан контакту за початкових налаштувань — нормально відкритий (NO).

Режим роботи

• бістабільний

Зовнішнє джерело живлення

• 10–30 В⎓

Середнє споживання

• до 60 Вт

Максимальне резистивне навантаження

• до 2 А за 30 В⎓

Максимальне індуктивне/ємнісне навантаження

• до 2 А за 30 В⎓

Додатково

Авторизація користувача

• Для керування пожежною сигналізацією за допомогою сенсорного дисплея ППКП користувач повинен авторизуватися: ввести код або піднести до ППКП персональний пристрій доступу.

Способи авторизації

• коди
• брелоки Tag (незабаром)
• картки Pass (незабаром)

Безконтактне керування (незабаром)

• DESFire® EV1, EV2
• ISO14443-А (13,56 МГц)

Коди доступу

• до 200 персональних кодів

Коди примусу

• до 200 персональних кодів
• По одному для кожного користувача.

Вбудований зумер

• гучність від 60 дБ на відстані 1 м
• Звукове оповіщення про пожежні тривоги.
• гучність від 50 дБ на відстані 1 м
• Звукове оповіщення про несправності.

Світлодіодна індикація

• червоний
• жовтий
• зелений

Спеціальний інструмент (ключ)

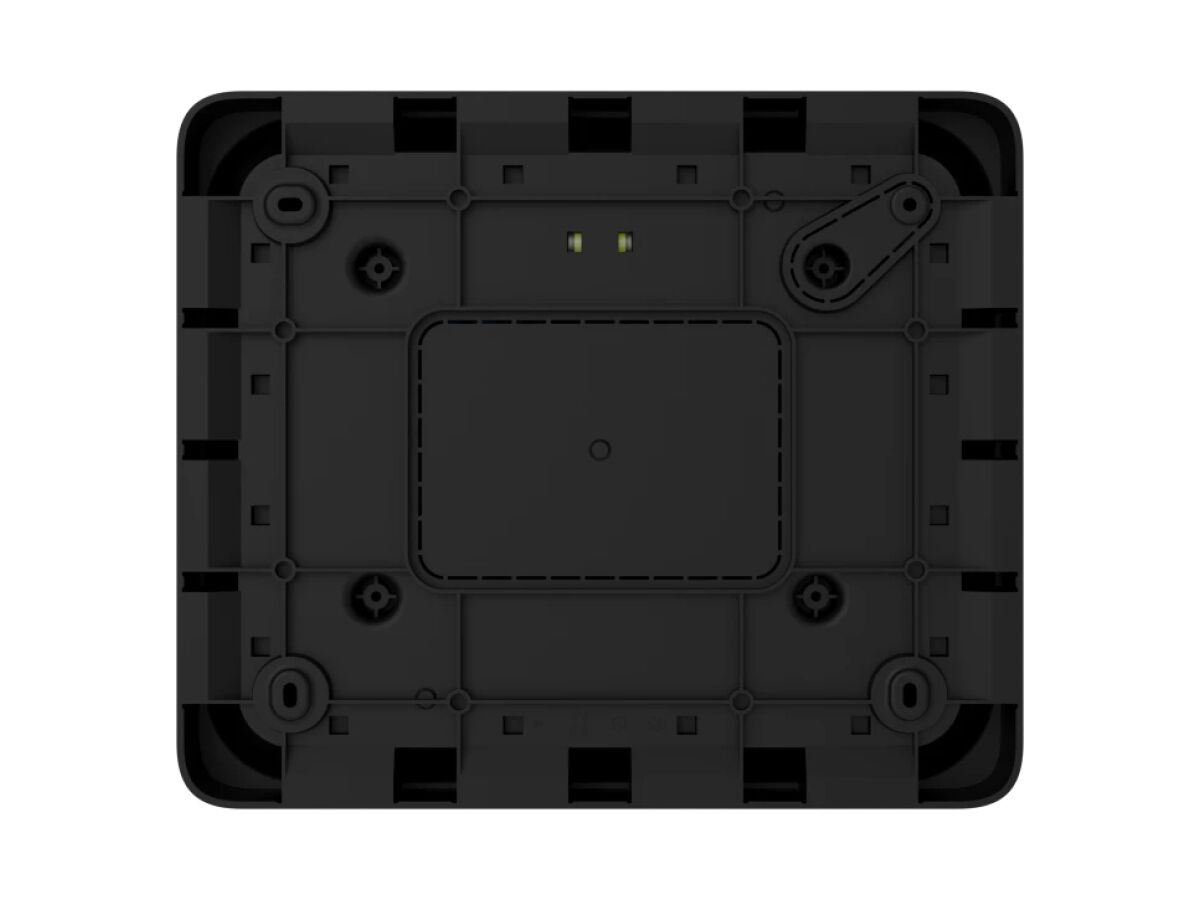

• Спеціальний інструмент відкриває замок для заміни перезарядної батареї та знімає пристрій з кріпильної панелі SmartBracket. Перезарядна батарея не входить до комплекту ППКП.

Захист від саботажу

Кнопка тампера

• Сповіщення про несправність у разі спроби відірвати пристрій від поверхні або зняти його із кріпильної панелі.

Захист від підміни

• автентифікація пристрою

Виявлення втрати звʼязку

• від 36 с

Робоча вологість

• До 75%

Діапазон робочих температур

• -10 ° C ~ +40 ° C

Живлення

Зовнішнє

• 110–240 В, 50/60 Гц

Внутрішнє

• 7,4 В⎓, 5 А·год/10 А·год

Розміри

• 263 × 223 × 54 мм

Вага

• 1.526 кг

Колір

• Чорний
